Giunti Straub

Name: Giunti Straub
Brand: Straub

Manicotti di serraggio per tubazioni rigide in metallo con gomma EPDM o NBR, leggeri e resistenti, risparmiando tempo, costi, spazio e peso.

Elimina la necessità di saldatura, flangiatura, scanalatura e filettatura, con maggiore tenuta e senza danneggiare la superficie.

Ideali per riparazioni risolutive, per la dilatazione e per il collegamento di tubi di materiali diversi. Manicotti con caratteristiche antifiamma.

Disponibili da ø25,0 a ø4064,0 mm, secondo il tipo di giunto.

Impieghi e materiali

Grazie alle buone caratteristiche di smorzamento e alla capacità di compensare ampie tolleranze, i giunti Straub sono impiegati con successo nella costruzione di imbarcazioni, nel trattamento di acque di scarico, nell’industria e nell’edilizia.

Sono leggeri, riutilizzabili e adatti a collegare tubi di materiali diversi:

Acciaio
Inox 316
Acciaio dolce
FRP
PVC
CPVC
C900
Tubi di cemento
Rame e CuNi

Catalogo completo

Il catalogo, le schede tecniche e le istruzioni di montaggio sono documenti originali del produttore Straub Werke AG: il catalogo è in italiano, le schede tecniche in inglese, le istruzioni di montaggio in più lingue, tra cui l’inglese.

Catalogo tecnico Straub
Manuale tecnico completo, 126 pagine.
- Scarica il catalogo completo PDF, 5,5 MB

Giunti resistenti alla trazione assiale

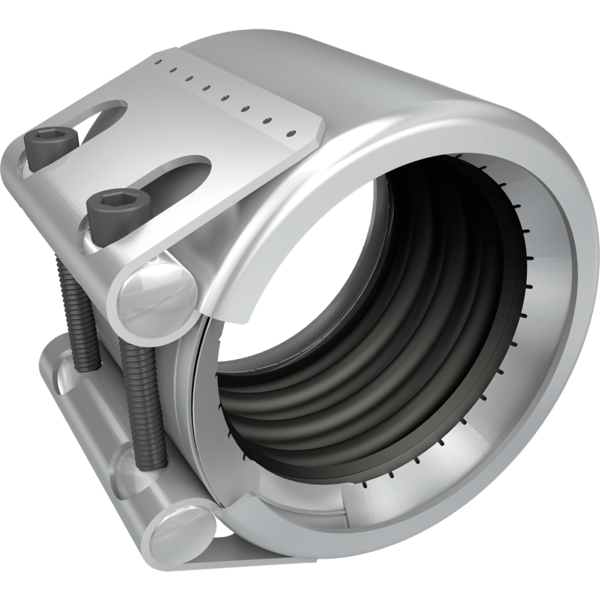

Giunto Straub Metal-Grip
- Diametro esterno: da 30 a 609,6 mm
- Temperatura: da -30°C a +100°C
- Guarnizione di tenuta: EPDM, NBR
- Scheda tecnica Metal-Grip PDF, 584 KB
- Istruzioni di montaggio Metal-Grip e Grip PDF, 1,4 MB

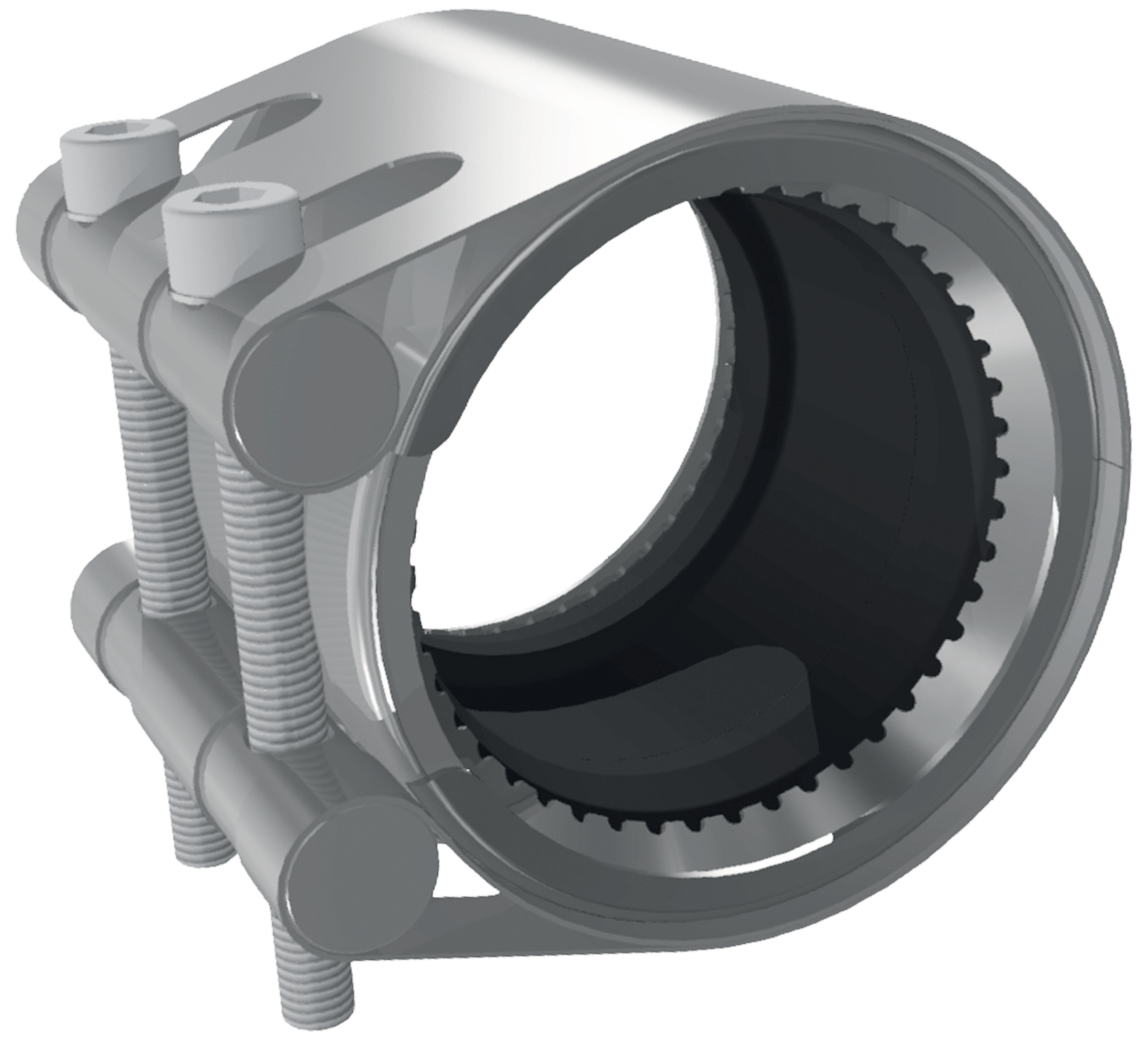

Giunto Straub Grip
- Diametro esterno: da 25,0 a 711,2 mm
- Temperatura: da -20°C a +180°C
- Guarnizione di tenuta: EPDM, NBR, FPM/FKM
- Scheda tecnica Grip PDF, 701 KB
- Istruzioni di montaggio Metal-Grip e Grip PDF, 1,4 MB

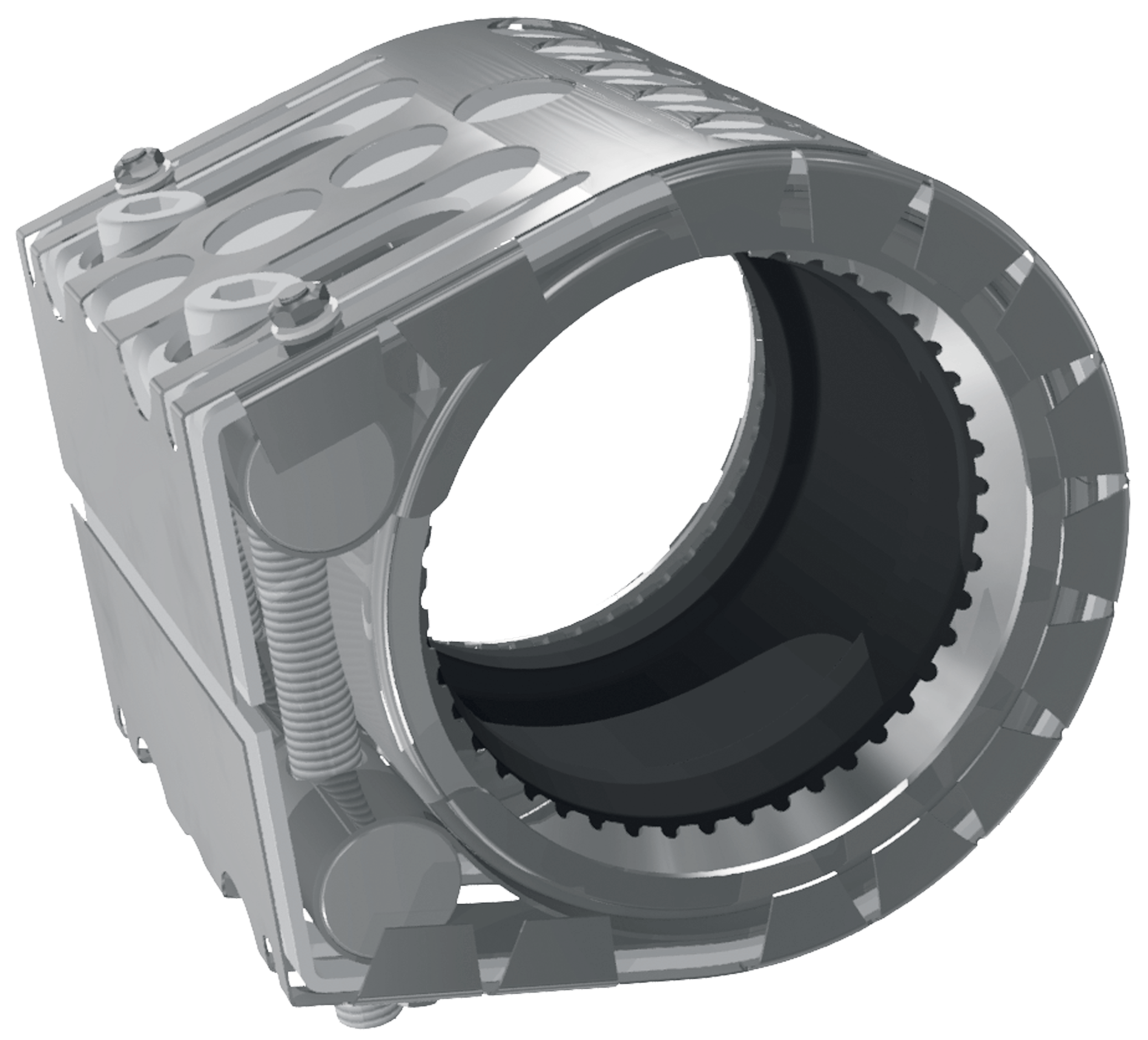

Giunto Straub Fire-Fence
- Diametro esterno: da 26,9 a 457,2 mm
- Temperatura: da -30°C a +180°C
- Guarnizione di tenuta: EPDM, NBR, FPM/FKM
- Scheda tecnica Fire-Fence PDF, 735 KB
Giunto Straub Combi-Grip
- Diametro esterno: da 38,0 a 355 mm
- Temperatura: da -20°C a +100°C
- Guarnizione di tenuta: EPDM, NBR
- Scheda tecnica Combi-Grip PDF, 289 KB

Giunti non resistenti alla trazione assiale

Giunto Straub Flex
- Diametro esterno: da 48,3 a 4064,0 mm
- Temperatura: da -20°C a +180°C
- Straub-Flex 3.5 e 4 fino a +100°C
- Guarnizione di tenuta: EPDM, NBR, FPM/FKM
- Scheda tecnica Flex PDF, 398 KB
- Istruzioni di montaggio Flex e Open-Flex 1 PDF, 1,1 MB
- Istruzioni di montaggio Flex e Open-Flex 2, 3, 3.5, 4 PDF, 1,4 MB
Giunto Straub Open-Flex
- Diametro esterno: da 48,3 a 4064,0 mm
- Temperatura: da -20°C a +180°C
- Open-Flex 3.5 e 4 fino a +100°C
- Guarnizione di tenuta: EPDM, NBR, FPM/FKM
- Scheda tecnica Open-Flex PDF, 377 KB
- Istruzioni di montaggio Flex e Open-Flex 1 PDF, 1,1 MB
- Istruzioni di montaggio Flex e Open-Flex 2, 3, 3.5, 4 PDF, 1,4 MB
Giunto Straub Step-Flex
- Diametro esterno: da 219,1 a 4064,0 mm
- Temperatura: da -20°C a +100°C
- Guarnizione di tenuta: EPDM
- Differenza di diametro fino a 30 mm
- Scheda tecnica Step-Flex PDF, 160 KB
- Istruzioni di montaggio Step-Flex PDF, 1,1 MB
Giunto Straub Square-Flex
- Dimensioni: 60 / 80 / 100 mm
- Temperatura: da -20°C a +100°C
- Guarnizione di tenuta: EPDM
- Scheda tecnica Square-Flex PDF, 227 KB

Prodotti di riparazione Straub

Giunto Straub Rep-Flex
- Diametro esterno: da DN 40 a DN 400
- Temperatura: da -20°C a +100°C
- Guarnizione di tenuta: EPDM, NBR
- Scheda tecnica Rep-Flex PDF, 428 KB
- Istruzioni di montaggio Rep-Flex PDF, 1,1 MB
Giunto Straub Clamp
- Diametro esterno: da 44,0 a 420,0 mm
- Temperatura: da -5°C a +40°C
- Guarnizione di tenuta: EPDM, NBR
- Scheda tecnica Clamp PDF, 304 KB
- Istruzioni di montaggio Clamp PDF, 411 KB
